Indices IP et IK

La certification IP : protection contre la poussière et l’eau


Une certification IP (Ingress Protection) évalue le degré de protection qu’un appareil électronique offre contre la pénétration de poussière et d’humidité. Ceci est particulièrement important pour les systèmes de contrôle d’accès installés à l’extérieur, où ils sont exposés à diverses conditions météorologiques.


Comment interpréter les chiffres IP


Prenons l’exemple une certification IP65.


  • Le premier chiffre reflète le degré de protection contre la poussière.
    Il varie de 0 (aucune protection) à 6 (complètement étanche à la poussière).
    Dans ce cas, le produit est donc totalement étanche à la poussière.
  • Le deuxième chiffre reflète le degré de protection contre l’eau.
    Il varie de 0 (aucune protection) à 8 (complètement étanche).
    Dans ce cas, le produit est protégé contre les jets d’eau, et donc adapté à une utilisation extérieure.


Pour affiner votre choix, basez-vous sur le tableau ci-dessous :








































Niveau

Premier chiffre

Deuxième chiffre

0


Aucune protection


Aucune protection

1

Protégé contre les objets solides de plus de 50 mm de diamètre (par exemple, contact accidentel avec les mains)


L’eau ne doit pas pénétrer lorsqu’elle tombe d’une hauteur de 200 mm de l’équipement pendant 10 minutes (à un débit de 3-5 mm³ par minute)


2


Protégé contre les objets solides de plus de 12 mm de diamètre (par exemple les doigts)


Protégé contre les pulvérisations directes jusqu’à 15° de la verticale

3


Protégé contre les objets solides de plus de 2,5 mm de diamètre (par exemple les outils et les câbles)



Protégé contre les pulvérisations directes jusqu’à 60° de la verticale, à une moyenne de 11 litres par minute et à une pression de 800-100 kN / m² pendant un temps non inférieur à 5 minutes.


4

Protégé contre les objets solides de plus de 1 mm de diamètre (par exemple les outils, petits câbles)


Protégé contre les pulvérisations provenant de toutes les directions, à une moyenne de 10 litres par minute et à une pression de 800-100 kN / m² pendant une durée d’au moins 5 minutes – pénétration limitée autorisée


5

Protégé modérément contre la poussière. La pénétration de poussière n’est pas totalement évitée mais elle n’est pas nocive.


L’eau projetée au moyen d’une buse de 6,3 mm de diamètre sous n’importe quel angle ne doit pas pénétrer, à une moyenne de 12,5 litres par minute et à une pression de 30 kN/m² pendant une durée d’au moins 3 minutes et à une distance d’au moins 3 mètres – pénétration limitée autorisée


6

Complètement protégé contre la pénétration de la poussière


L’eau projetée sous n’importe quel angle au moyen d’une buse de 12,5 mm de diamètre ne doit pas pénétrer, d’une moyenne de 100 litres par minute et d’une pression de 100 kN/m² pendant une durée d’au moins 3 minutes et à une distance d’au moins 3 mètres, par exemple pour une utilisation sur le pont d’un navire


7


Le matériel doit résister sans aucune infiltration à une immersion complète entre 15cm et 1m de profondeur pendant 30 minutes


8


Le matériel est complètement étanche.


L’indice IK : résistance aux chocs mécaniques :


L’indice IK (Impact Protection) mesure le degré de résistance aux chocs mécaniques. Ceci est d’une importance capitale dans les environnements où les dommages physiques sont un risque, tels que les écoles, les parkings publics et les stades.


Comment interpréter les chiffres IK


Reprenons le même produit avec un indice IK10


Les certifications IK ne s’interprètent pas chiffre par chiffre. La classification IK a une valeur de 00 (aucune protection) à 10 (protection maximale).  Notre produit est donc totalement protégé contre les chocs mécaniques importants, comme ceux causés par un marteau.

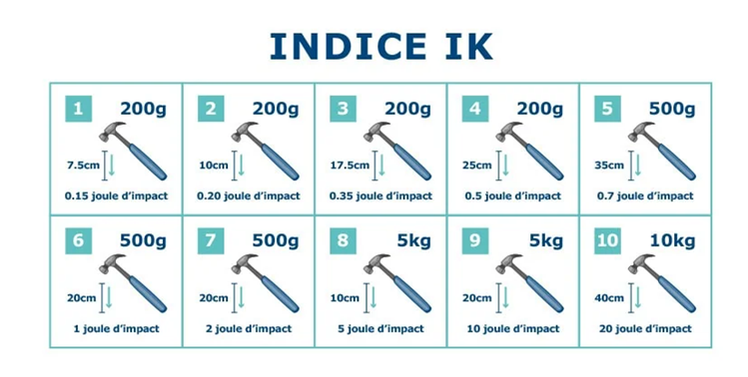

Pour affiner votre choix, basez-vous sur la visualisation ci-dessous :
